DOBRE ROZWIĄZANIE – Rozwój sterowania przydomowych biologicznych oczyszczalni ścieków na przykładzie ZBS-5C i ZBS-6C

Jaki jest standard do sterowania oczyszczalnią SBR?

W technologii SBR następuje podział działania w ramach jednego cyklu na poszczególne fazy:

• dawkowanie porcji ścieków z osadnika retencyjnego do komory procesowej,
• natleniania w komorze procesowej,
• sedymentacja i klarowanie w komorze procesowej,
• recyrkulacja osadu z komory procesowej do osadnika
• odpompowanie ścieków oczyszczonych.

Oprócz sedymentacji i klarowania pozostałe fazy związane są z jednoczesnym działaniem dmuchawy i konkretnego elektrozaworu. Oznacza to, że sterownik musi posiadać co najmniej pięć wyjść, z czego jedno załącza dmuchawę, a pozostałe sterują czterema elektrozaworami:

• pompa mamutowa dawkująca,
• dyfuzor,
• pompa mamutowa recyrkulacji osadu,
• pompa mamutowa odpompowująca pod koniec cyklu.

Opisany powyżej sposób działania jest realizowany w oczyszczalniach ZBS-5C jak i ZBS-6C poprzez sterowniki automatyczne o pięciu wyjściach.

Po co rozwijać sterowanie skoro standard wystarczy?

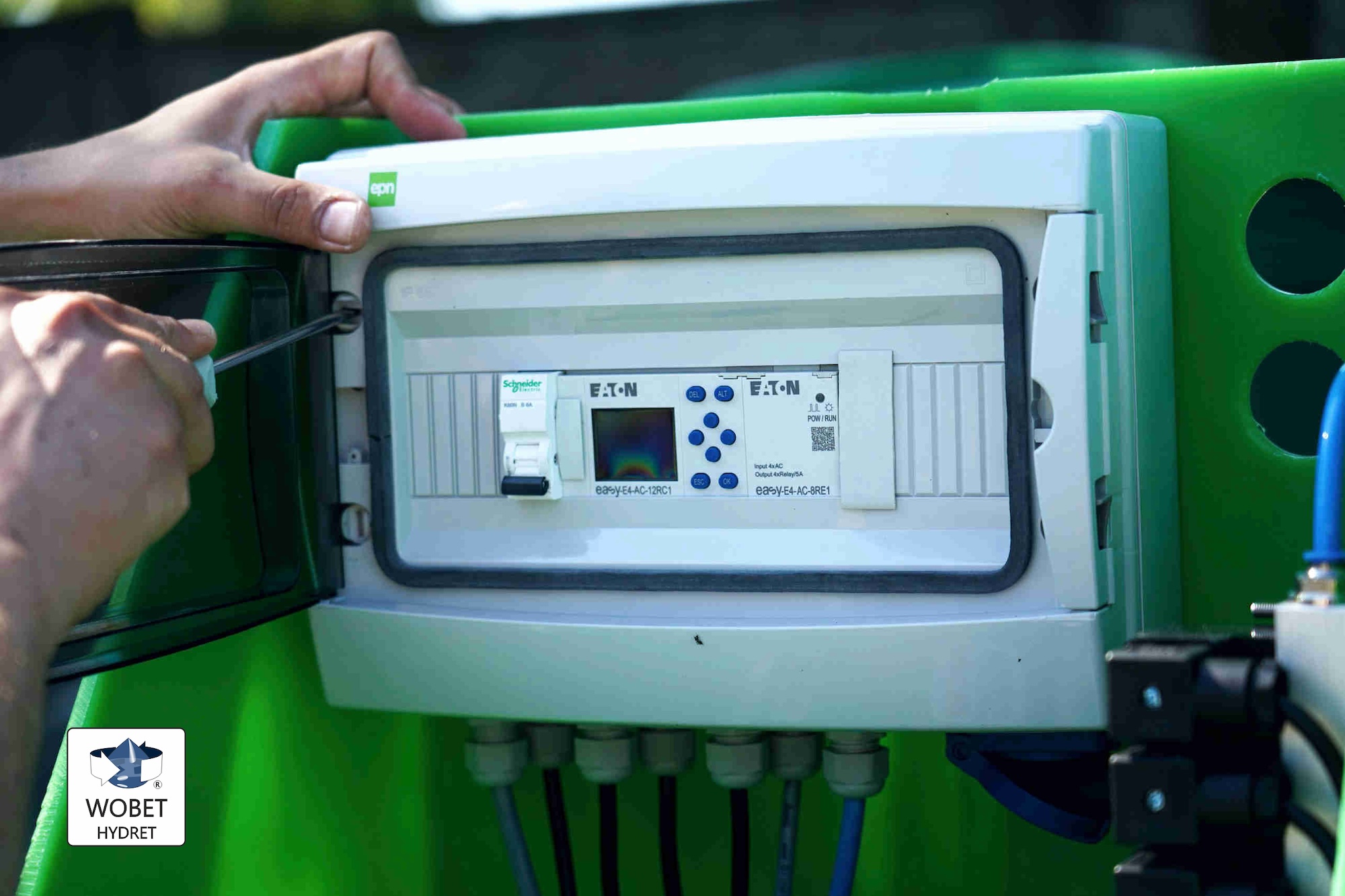

Rozwój sterowników oraz nowe pomysły względem algorytmu sterującego oraz funkcji dodatkowych były i nadal są głównym czynnikiem rozwijającym tą dziedzinę. Standardowe sterowniki mają określony zakres funkcji, które umożliwiają ustawianie parametrów i funkcji w bardzo rozległym zakresie, który jednak posiada swoje granice. Sterowniki programowalne PLC, zwłaszcza najnowsza wersja E4 firmy EATON, praktycznie nie posiadają ograniczeń programowych w tym zakresie.


Jakie urządzenia morze kontrolować jeden wspólny sterownik PLC w oczyszczalni?

Oprócz podstawowego wyposażenia, tj. dmuchawy i elektrozaworów, sterownik oczyszczalni można wykorzystać do zarządzania:

• pompą do wody deszczowej, pobierającą wodę ze zbiornika retencyjnego,
• pompą w przepompowni ścieków surowych ( jeśli jest wymagana ),
• napowietrzaniem oczka wodnego lub stawu,
• oświetleniem ogrodowym.
